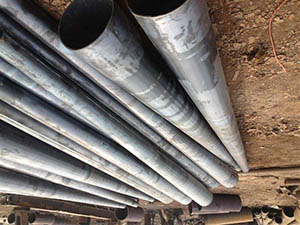

(一)澆注前要對鑄水進行孕育和扒渣處理，過程中要不斷流、平穩，以避免沖砂而形成砂眼。跑火時要及時堵住漏鑄水的部位，并補足鑄水，以減少冷隔、澆不足等缺陷。

　　(二)型砂性能將直接影響錐形鋼管的質量，因此應具有良好的透氣性、濕強度、流動性、可塑性和退讓性等。

　　(三)在粘土含量相同時，膨潤土比普通粘土的熱濕拉強度高。在濕型粘土砂中加入適量的煤粉、木屑等，可提高抗夾砂能力，并可防止夾砂、粘砂而得到表面光潔的管件。型砂的水分定為6%左右，以使其具有較好的綜合性能。

　　(四)要獲得表面光潔度好的錐形鋼管，可以通過清理滾筒去除表面的砂子，也進行拋丸處理。非加工表面的粘砂必須清理干凈，以防止影響管件使用。

　　(五)對于干模造型烘干工藝，要按操作規程進行操作，烘干時間為8h以上，以防因烘干不透而造成砂、氣孔等缺陷。

　　(六)管件必須經過充分冷卻才能扒出鑄型，一般要求不小于3h。如果時間過短，會發生表面激冷而使硬度較高造成切削困難。錐形鋼管件較大時可能會產生熱裂、內部應力較大，易造成變形而影響外形尺寸。

　　(七)在制作過程中重點要考慮的是其工藝結構和性能。一方面提高生產率，另一方面要保證質量。在生產中要檢驗模樣的完整性，保證無缺陷使用，如果有缺陷要經過修理后才能夠使用。起模時要注意敲擊力度，鋁模要墊木塊進行敲擊，減少鋁模的受損程度。

　　(八)生產錐形鋼管件時，必須嚴格控制人爐和人包材料的質量，對其成分、塊度及理化性能必須按要求進行檢查和驗收。

　　(九)通過檢驗，發現錐形鋼管的缺陷，查找并分析原因，及時采取措施，以減少缺陷的產生。
